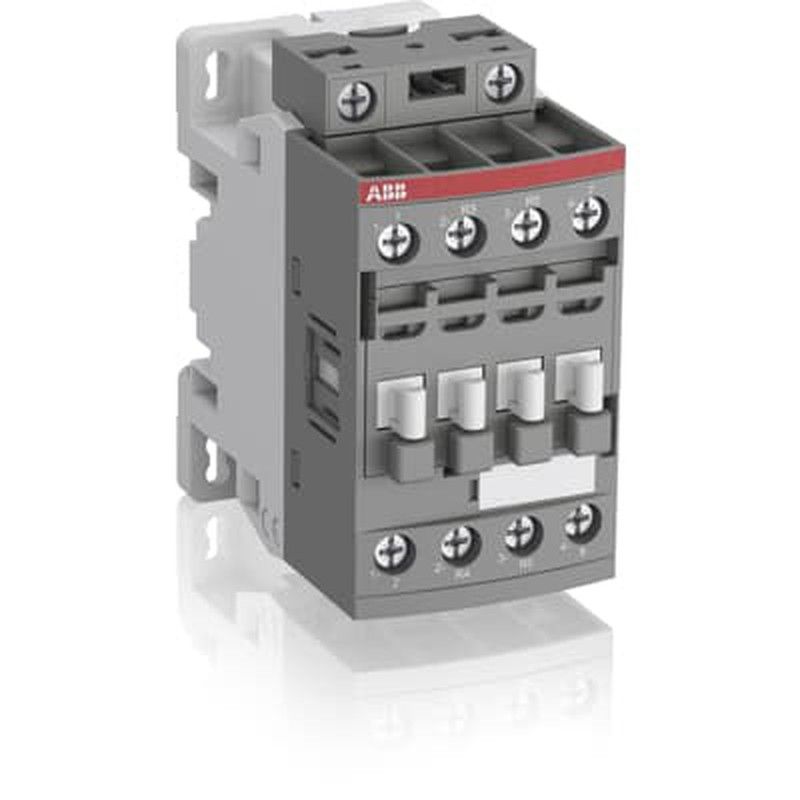

Contactor AF09-22-00-11 24-60V50/60HZ 20-60VDC 1Sbl137501R1100 Mecanismo Eléctrico

La referencia 1SBL137501R1100 concretamente, se trata de un/a contactor de potencia para conmutar la alimentación de CA.

Sus características son:

Tensión de alimentación de control nominal Us a CA 50HZ: 24V, Tensión de alimentación de control nominal Us a CA 60HZ: 24V, Tensión de alimentación de control nominal Us en CC: 20V, Tipo de tensión de accionamiento: CA/CC, Corriente de funcionamiento nominal Ie en CA-1, 400 V: 25A, Corriente de funcionamiento nominal Ie en CA-3, 400 V: 9A, Potencia de funcionamiento nominal en CA-3, 400 V: 4kW, Tipo de conexión del circuito de corriente principal: Conexión roscada, Número de contactos normalmente cerrados como contactos principales: 2, Número de contactos normalmente abiertos como contactos principales: 2.

Dimensiones

Ancho del product:

45 mm

Largo del product:

77 mm

Alto del producto:

86 mm

Peso del product:

0.27 kg

Technical

Número de contactos principales NO:

2

Número de contactos principales NC:

2

Número de contactos auxiliares NO:

0

Número de contactos auxiliares NC:

0

Normas:

IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1

Tensión nominal de operación:

Main Circuit 690 V

Frecuencia nominal (f):

Control Circuit 50 / 60 Hz

Main Circuit 50 / 60 Hz

Corriente térmica convencional de aire libre (Ith):

acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 35 A

Corriente nominal de funcionamiento AC-1 (Ie):

(690 V) 40 °C 25 A

(690 V) 60 °C 25 A

(690 V) 70 °C 22 A

Corriente nominal de funcionamiento AC-3 (Ie):

(415 V) 60 °C 9 A

(440 V) 60 °C 9 A

(500 V) 60 °C 9.5 A

(690 V) 60 °C 7 A

(380 / 400 V) 60 °C 9 A

(220 / 230 / 240 V) 60 °C 9 A

Potencia operativa nominal AC-3 (Pe):

(400 V) 4 kW

(415 V) 4 kW

(440 V) 4 kW

(500 V) 5.5 kW

(690 V) 5.5 kW

(380 / 400 V) 4 kW

(220 / 230 / 240 V) 2.2 kW

Corriente nominal de corta duración Tensión baja (Icw):

at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A

at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 35 A

at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A

at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A

at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A

Capacidad de rotura máxima:

cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A

cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 106 A

Frecuencia máxima de conmutación eléctrica:

(AC-1) 600 cycles per hour

Tensión nominal de aislamiento (Ui):

acc. to IEC 60947-4-1 690 V

acc. to UL/CSA 600 V

Tensión nominal soportada por impulsos (Uimp):

6 kV

Frecuencia máxima de conmutación mecánica:

3600 cycles per hour

Tensión nominal del circuito de control (Uc):

50 Hz 24 ... 60 V

60 Hz 24 ... 60 V

DC Operation 20 ... 60 V

Tiempo de funcionamiento:

Between Coil De-energization and NC Contact Closing 13 ... 98 ms

Between Coil De-energization and NO Contact Opening 11 ... 95 ms

Between Coil Energization and NC Contact Opening 38 ... 90 ms

Between Coil Energization and NO Contact Closing 40 ... 95 ms

Montaje en contactores:

TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715

TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715

Montaje mediante tornillos (no suministrados):

2 x M4 screws placed diagonally

Capacidad de conexión del circuito principal:

Flexible with Ferrule 1/2x 0.75 ... 6 mm²

Flexible with Insulated Ferrule 1x 0.75 ... 4 mm²

Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²

Rigid Solid 1/2x 1 ... 4 mm²

Rigid Stranded 1/2x 1 ... 6 mm²

Capacidad de conexión del circuito auxiliar:

Rigid Solid 1/2x 1 ... 2.5 mm²

Rigid Stranded 1/2x 1 ... 2.5 mm²

Conexión del circuito de control de capacidad:

Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²

Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²

Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²

Rigid Solid 1/2x 1 ... 2.5 mm²

Rigid Stranded 1/2x 1 ... 2.5 mm²

Longitud de pelado del cable:

Control Circuit 10 mm

Main Circuit 10 mm

Grado de protección:

acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20

acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20

Tipo de terminal:

Screw Terminals

Technical UL/CSA

Tensión máxima de funcionamiento UL/CSA:

Main Circuit 600 V

Clasificación de uso general UL/CSA:

(600 V AC) 25 A

Capacidad de conexión del circuito principal UL/CSA:

Rigid Solid 1/2x 16-10 AWG

Rigid Stranded 1/2x 16-10 AWG

Capacidad de conexión Circuito auxiliar UL/CSA:

Rigid Solid 1/2x 18-14 AWG

Rigid Stranded 1/2x 18-14 AWG

Circuito de control de la capacidad de conexión UL/CSA:

Rigid Solid 1/2x 18-14 AWG

Rigid Stranded 1/2x 18-14 AWG

Par de apriete UL/CSA:

Control Circuit 11 in·lb

Main Circuit 13 in·lb
